Современные струны и их классификация

В настоящее время существует два основных типа струн: натуральные и синтетические. При создании современных струн используются последние научные достижения.

Натуральные струны изготавливаются с применением сложных технологий. Обычно технологический процесс занимает 3-5 дней. Сырьем для натуральных струн является кишечный материал коров, коз и овец. Путем сложной переработки из него получают пряжу, которую подвергают дублению. Чтобы защитить струны от воздействия влаги, пряжу покрывают несколькими слоями синтетической пленки. Затем из пряжи скручивают струны и калибруют их.

Синтетические струны изготавливают из полимерных материалов различными способами. Их можно разделить по свойствам на две основные группы: жесткие и эластичные. Изготавливаются струны из различных материалов, таких как кевлар, арамидные материалы, полиамид, полиэстер и полиуретан. Различные сочетания названных материалов позволяют изготавливать струны с различной эластичностью. Технология изготовления хранится фирмами в секрете. К жестким струнам относятся кевларовые и арамидные.

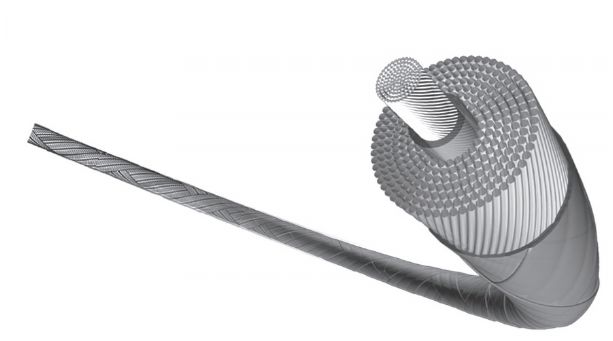

Кевларовые струны изготавливаются из полимерного материала с добавлением кевлара. Отличительной особенностью этих струн является повышенная износостойкость, а недостатком - низкая эластичность. Кевларовые струны могут иметь монолитную структуру или состоять из нескольких волокон. Есть струны, у которых кевларовый стержень оплетен синтетическими волокнами.

Арамидные струны изготавливаются из особого материала, который отличается повышенной жесткостью и прочностью. Они имеют как сложную, так и монолитную структуру.

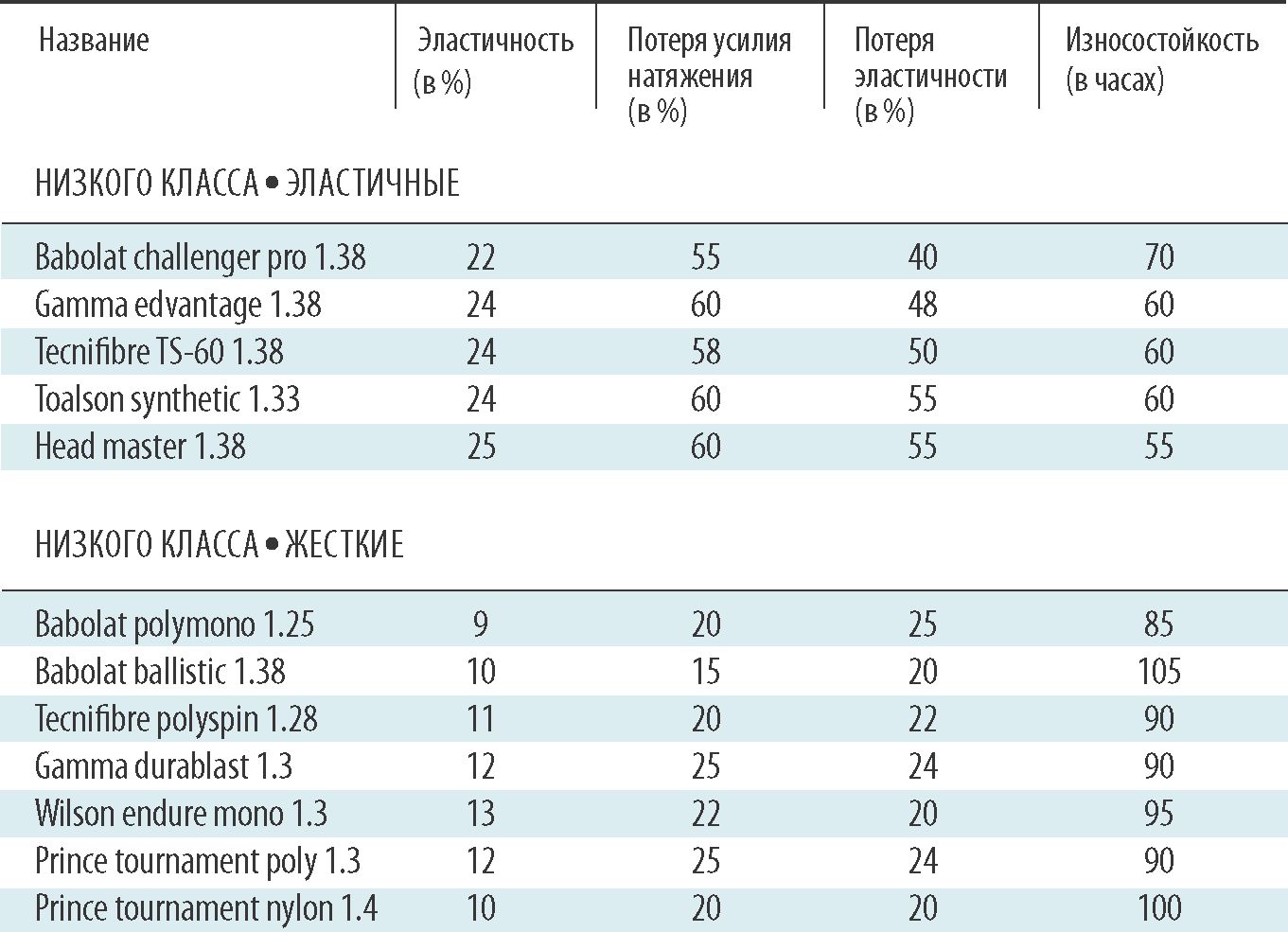

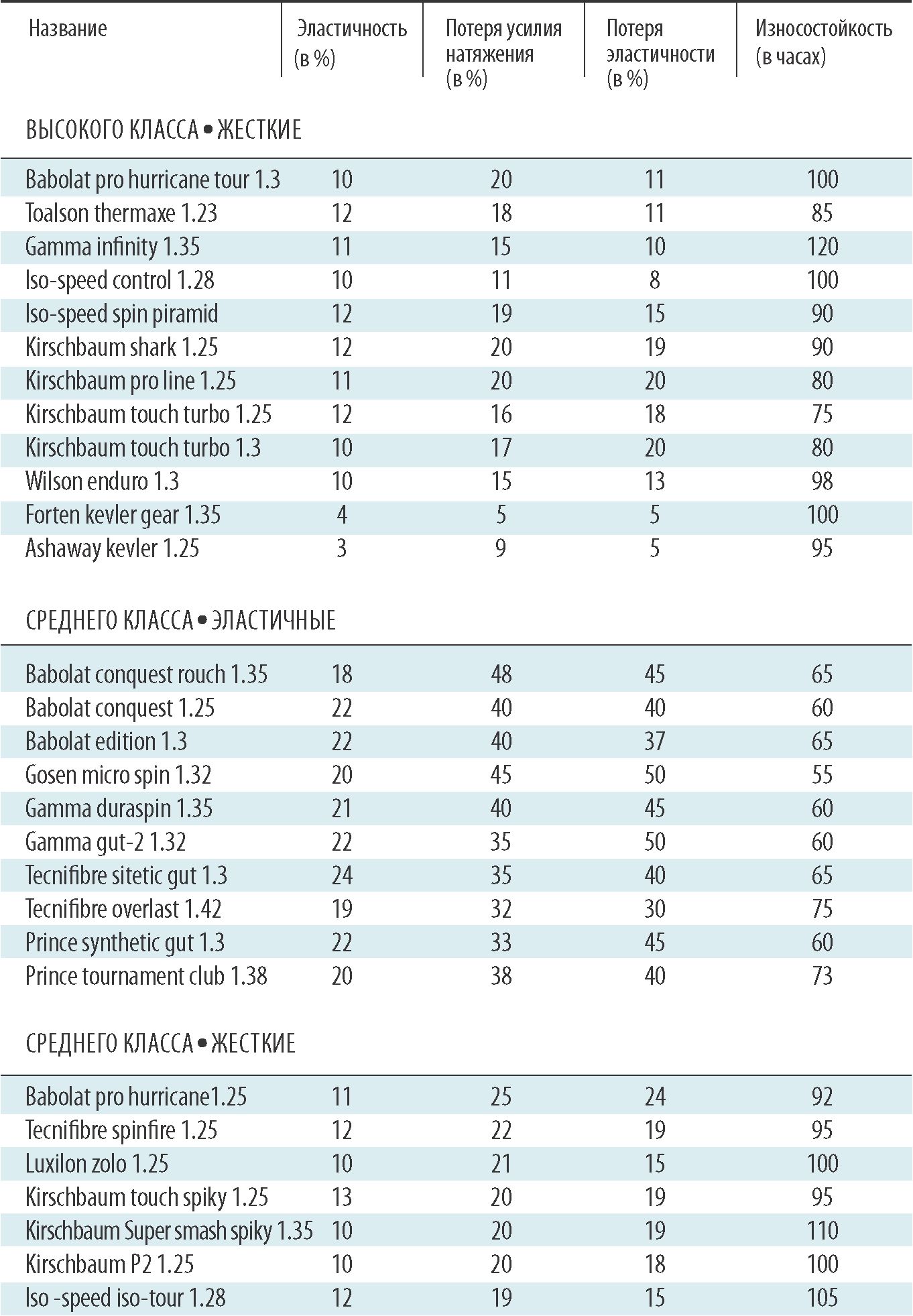

КЛАССИФИКАЦИЯ ТЕННИСНЫХ СТРУН

(Таблица 2009 года)

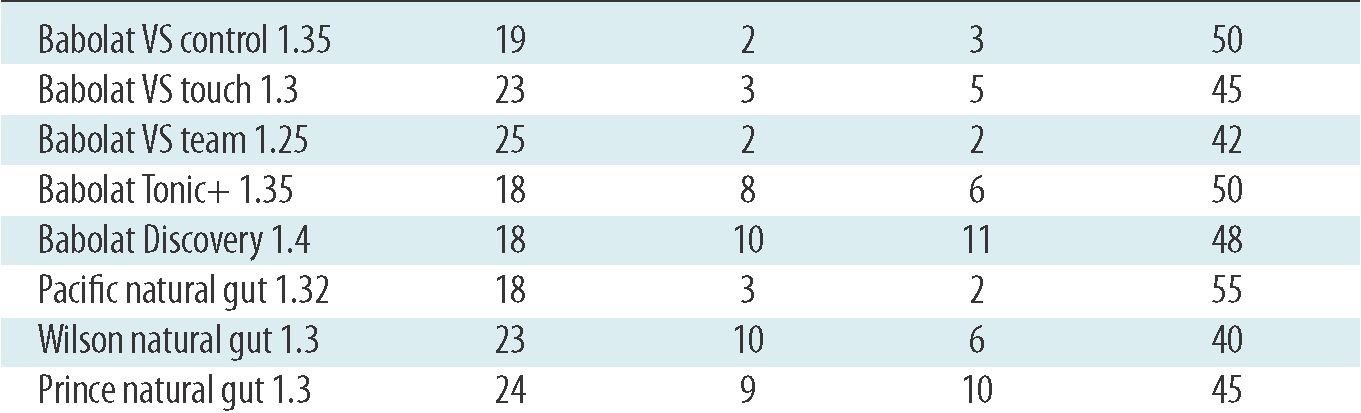

НАТУРАЛЬНЫЕ СТРУНЫ

СИНТЕТИЧЕСКИЕ СТРУНЫ

КЛАССИФИКАЦИЯ ТЕННИСНЫХ СТРУН

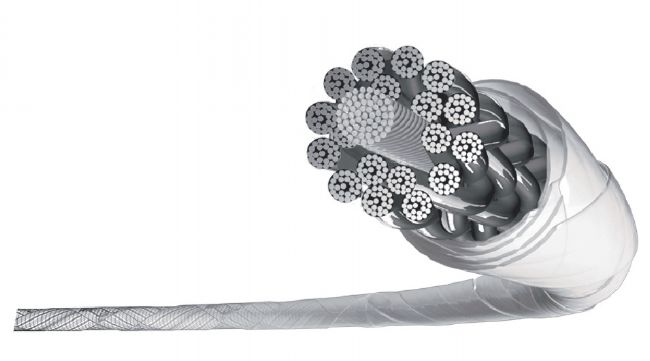

Мультиволокнистые струны

Изготавливаются из разнообразных эластичных полимерных материалов и поэтому обладают повышенной эластичностью. Большинство современных струн относится к этой группе. Эти струны имеют различную структуру. Количество волокон, сплетенных в одну струну, может колебаться от 10 до 2000. Чем больше волокон входит в состав струны, тем дольше она сохраняет свою эластичность.

Пояснения к таблице.

Эластичность.

Отрезок струны длиной 300 мм вытягивался с усилием 30 кг, а разница длин до и после нагрузки подсчитывалась в процентном отношении.

Игрокам, предпочитающим играть более чувствительными струнами, лучше подбирать струны с более высоким показателем эластичности (20-27 %).

Потеря усилия натяжения.

Определяется с помощью измерения жесткости струнной поверхности в начале и в конце срока эксплуатации струны. Проводится на специальном диагностическом центре.

Потеря эластичности. Отрезок отработанной струны длиной 300 мм вытягивался с усилием 30 кг, разница длин до и после нагрузки подсчитывалась в процентном отношении и сравнивалась с первоначальным показателем эластичности струны (см. График потери эластичности струн).

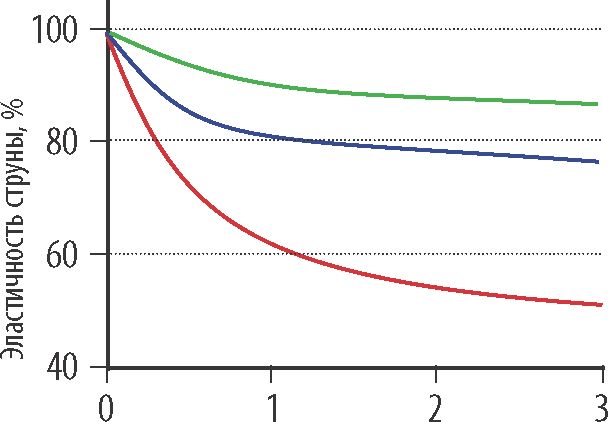

График потери эластичности струн

Время эксплуатации, мес.

□ Натуральная струна

□ Сложная мультиволокнистая струна

□ Простая эластичная струна

Износостойкость.

Определяется временем эксплуатации струны от момента натяжения до ее разрыва и измеряется в часах. Следует отметить, что приведенный в таблице показатель износостойкости наиболее субъективен и основан на многолетнем опыте работы стрингера. Данные были собраны путем многолетнего опроса большого числа теннисистов. Износостойкость струн определялась на моделях ракеток, имеющих одинаковые размеры головок и равное количество струн. Конечно, было бы идеально измерять этот показатель с помощью специальной установки, на которой струны рвались бы одним и тем же способом, однако, пока такой установки нет.
